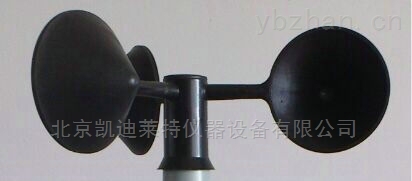

北京凯兴德茂风速变送器
YF6-4风速变送器风速仪是用于测量水平面的风矢量，即风的来向方位角和风速的大小，是专为气象系统测量大气风矢量而设计制造的。
而丫F6—4风速变送器是在风速仪的传感器中直接输出风速模拟量4—20mA，供数据采集，属于二线制变送器。
若输出4～20mA对应风速是0—30m/s，则型号为YF6-30。同样，若输出4～20mA对应风速是0～15m/s则型号为YF6—15。
北京凯兴德茂风速变送器
测风范围 | 0～60m/s，精度：±(0.5+0.05*实际风速)m/s |
起动风速 | ≤0.8m/s |
模拟量输出 | 4～20mA对应0～60m/s(也可注明需要0～20mA) |
外接工作电源 | DCl8V～36V 功耗1VA |
遥测距离 | 300米(三芯屏蔽电缆线截面积0.4mm2) |
体积 | 变送器高250mm，风杯旋转直径Φ184mm |
重量 | 约1kg |
原理与功能
风力作用于风杯，带动光电码盘输出风速脉：中连续送进主机的单片微机计数电路，先进行一秒种采样，后进行三秒钟连续的算术平均数输出与风速信号相对应的电流模拟量4—20mA可直接供数据采集使用。
模拟量输出与风速对应表
风速m/s | 0 | 5 | 10 | 15 | 20 | 25 | 30 |
4～20mA | 4.00 | 5.33 | 6.67 | 8.00 | 9.33 | 10.67 | 12.00 |
风速m/s | 35 | 40 | 45 | 50 | 55 | 60 | 65 |
4～20mA | 13.33 | 14.67 | 16.00 | 17.33 | 18.67 | 20.00 | / |
模拟量输出是呈线性的，其风速误差符合误差公式。 | |||||||
风速变送器尺寸与接线图
