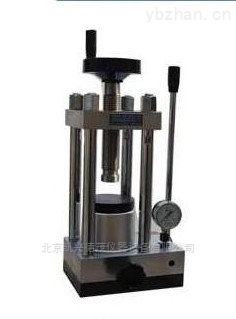

北京一体式小型油压机手动红外粉末压片机
769YP-30T手动粉末压片机(小型油压机)吨位大、体积小适用于较大截面积的粉模压片，或需要较大压力的场合，配上不同形状 的模具，可以压出不同形状不同尺寸的片子。如：圆形、方形、长形、环形、六角形、平板 形，配上电加热模具(250℃)/单道温控器，可以在加热过程中压片。
北京一体式小型油压机手动红外粉末压片机
769YP-30T | 技术参数 |
压力范围 | 0~30吨（0~35MPa） |
活塞直径 | Φ87mm |
活塞行程 | 20mm |
工作空间 | 140×140×200mm |
压力稳定性 | ≤1MPa/5min |
重量 | 50公斤 |
外形尺寸 | 470×260×530mm |
油路原理
工作时，放油阀7关闭。摆动手动压把11，油液从油池8中经单向阀15吸入，通过出油阀16压出进入大活塞6中，这样不断续存能量，而形成高压油，并在压力表10中显示出来，当开启放油阀7，即可卸荷。
操作说明
先将注油孔螺钉13旋松，顺时针拧紧放油阀7，将模具置于工作台5的中央，用丝杠2拧紧后，前后摇动手动压把11，达到所需压力，保压后，逆时针松开放油阀7，取下模具即可。
注意事项
（1）使用前必须先松开注油孔螺钉13，压片机才能正常工作
（2）定期在丝杠2及柱塞泵12处加润滑油
（3）加压决不允许超过机器的压力范围，否则会发生危险
（4）压片机使用清洁的46号机油为宜，绝不可用刹车油
（5）加压时感觉手动压把11有力，但压力表10无指示，应立即卸荷检查压力表10
（6）新机器或较长一段时间没有使用时，在用之前稍紧放油阀，加压到20~25MPa时即卸荷，连续重复2~3次，即可正常使用
（7）大活塞6不要超过行程20mm
压力换算
油缸实际压（吨） | 4.3 | 8.6 | 12.9 | 17.2 | 21.5 | 25.8 | 30 |
压力表示值（MPa） | 5 | 10 | 15 | 20 | 25 | 30 | 35 |
