北京电动手动两用粉末压片机一体式压制机
SDY-20电动手动两用粉末压片机主要应用于实验室小规模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行业的产品制样。

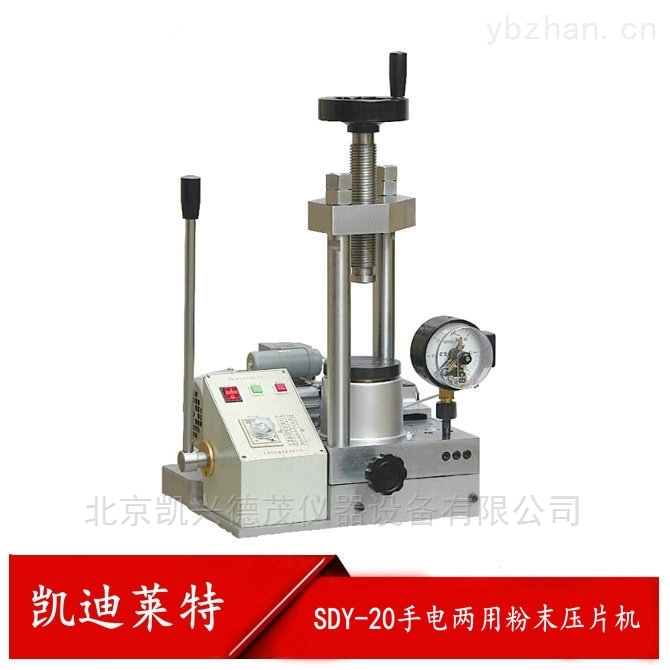

北京电动手动两用粉末压片机一体式压制机
SDY-20 | 技术参数 |
压力范围 | 0~20吨（0~33.3MPa） |
电源 | 220V/50Hz |
功率 | 180W |
活塞直径 | Φ87mm |
活塞行程 | 20mm |
工作台直径 | Φ98mm |
工作空间 | 140×140×160mm |
压力稳定性 | ≤1MPa/5min |
重量 | 66公斤 |
外形尺寸 | 395×320×510mm |
压力换算
油缸实际压力（吨） | 3 | 6 | 9 | 12 | 15 | 18 | 20 |
压力表示值（MPa） | 5 | 10 | 15 | 20 | 25 | 30 | 33.3 |
操作说明
（1）电源插座必须有可靠接地
（2）松开注油孔螺钉14
（3）将电接点压力表的上限指针调到所需压力位置
（4）将模具或需加油物品放在工作台5上，并旋紧丝杠3
（5）拧紧放油阀7
（6）闭合电源开关1按下启动开关即可工作当达到设定压力时电机停止工作
（7）松开放油阀7，按下停止按钮，工作完毕
注意事项
（1）使用前应仔细阅读说明书
（2）检查电源是否可靠接地，以保证人身安全
（3）使用前需松开注油孔螺钉，以保证机器正常运转
（4）注意压力表上限（DY-20型 33.3MPa DY-30型 35MPa）否则会发生危险
（5）注意大活塞的升程为20mm超出后将影响大活塞的自动复位
（6）应保证变速箱中的足够的润滑油
（7）应保持系统中液压油的清洁，液压油为30#机油
